數控銑床加工平面凸輪的數控加工程序?

發布時間:2019-07-15 15:37:12    點擊數:0   【

微信圖片_20190531103452微信圖片_20190529113615

1、數控銑床零件:平面凸輪,工件材質為45#鋼,已經調質處理。工件平面部分及兩孔已經加工到尺寸,曲面輪廓經粗銑,留加工余量為2mm,現要求數控銑精加工曲面輪廓。

2、數控銑床工藝處理:(1)工件坐標系原點。凸輪設計基準在工件15孔中心,工件坐標系原點就定在15孔軸線和工件上表面交點。(2)工件裝夾。用凸輪的1015作為定位基準,凸輪的下表面為安裝面,以一面兩銷的定位方式設計夾具。夾具安裝在工作臺時,以兩定位銷中心的連線找正機床Y軸方向,以15定位銷中心找正零點,定位為編程原點。通過兩個定位孔,用螺母把工件夾緊。(3)刀具選擇。采用15高速鋼立銑刀。(4)切削用量。主軸轉速S1 000 r/min,進給速度F60 mm/min(5)刀補號為D01確定工件加工方式及走刀路線。自工件編程原點、坐標軸方向及圖紙尺寸進行數據轉換。

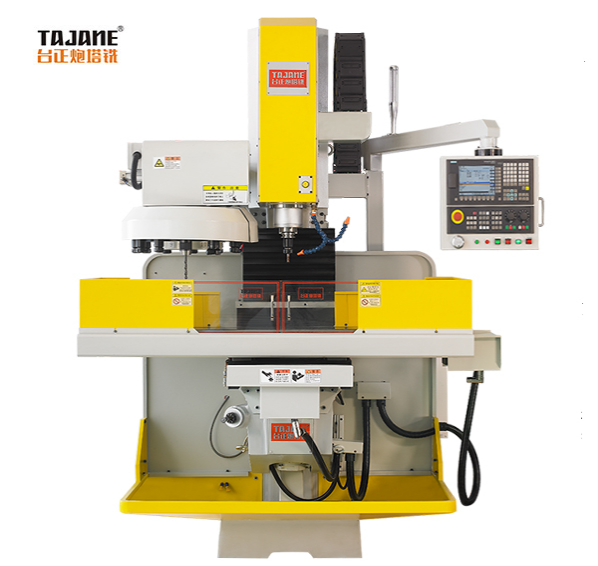

數控銑床

3數控銑床數控銑削加工程序如下:00001。N10 G90 G54 GOO Z60.0;(設定工件坐標系,快速到初始平面)。N20 SI000 M03;(啟動主軸)。N30 X-100.0 Y25.0 Z60.0;(定位到下刀點)。N40 Z2.0;(快速下刀,到慢速下刀高度)。N50 G01 Z-16.0 F100;(切削下刀)。N60 G42 D01 X -60.908 Y-Z2.006 F60;(建立刀具半徑右補償)。N70 G02 X -40. 138 Y-26. 323 18.226 J-12.543;(四分之一圓弧軌跡進刀,切入)。N80 G02 X48.0 YO 140. 138 J26.323;(切削圓弧4B。N90 G03 XO Y36.0 I -41.636 J-5.515;(切削圓弧BC。N100 G03 X-25. 547 Y8.4 124.488 J-44.736;(切削圓弧 CDNH0 G03 X-24.993 Y-0.61 123.547 j-8.4;(切削圓弧敗)。N120 G02 X-31.899 Y-10. 365 1-9.997 J-0.244;(切削圓?。?/span>。N130 C01 X-31.866 Y-11.329;(切削圓弧 FCN140 G03 X-40.138 Y-26. 323 13.090 J-9.511;(切削圓弧GA。N150 G02 X -44.455 Y-47. 093 1-12.543 J-8.226;(以四分之一圓弧軌跡退刀,切出)。N160 G40 G01 X-99.746 Y26.857;(取消刀具半徑右補償)。N170 Z2.0 F200;(退回到慢速下刀高度)。N180 GOO X -100.0 Y25.0 Z60.0;(快速回到起始點)。N190 M05;(主軸停)N200 M30;(程序結束并返回到程序頭)
