| 名稱 | 2號炮塔銑MX-2HG技術參數 | 4號炮塔銑MX-4HG技術參數 |
|
工作臺面積 Table area | 1067x230mm | 1270x254mm |
|
縱向行程（左右X方向） Longitudinal travel (left and right X direction) | 740mm | 775-810mm |
|
橫向行程（前后Y方向） Transverse stroke (front and rear Y direction) | 330mm | 360mm |
|
垂向行程（上下Z方向） Vertical stroke (upper and lower Z direction) | 360mm | 360mm |
|
工作臺載重 Table load | 200KG | 300KG |
|
主軸端面到工作臺距離 Spindle end face to worktable distance | 360mm | 470mm |
|

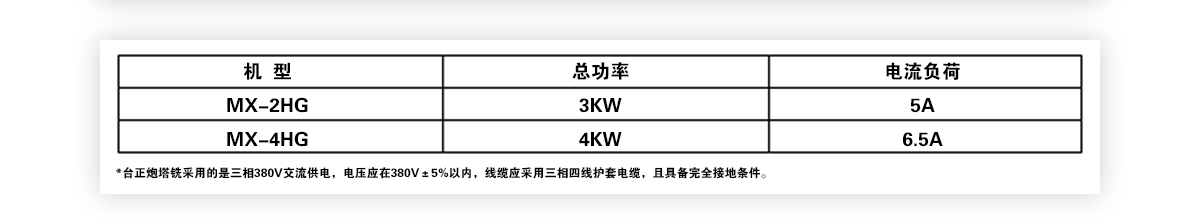

主電機功率 Main motor power | 3HP | 3HP |
|
電壓 voltage | 三相380v(或220V/415V/440v） | 三相380v(或220V/415V/440v） |
|
頻率 frequency | 50/60Hz | 50/60Hz |
|
主軸錐孔 taper hole of spindle | R8主軸 | R8主軸或NT30主軸 |
|
主軸級速 Spindle stage speed | 16 | 16 |
|
低速 low speed | 80/135/210/325/660/1110/1750/2720 | 80/135/210/325/660/1110/1750/2720 |
|
高速 high speed | 160/270/420/650/1320/2220/3500/5440 | 160/270/420/650/1320/2220/3500/5440 |
|
主軸行程 travel of spindle | 120mm | 120mm |
|
套筒 jacket | 85.725mm | 85.725mm |
|
T型槽 T-groove | 16x3x65mm | 16x3x65mm |
|
滑枕伸出臂 Sliding pillow outstretched arm | 380mm | 520mm |
|

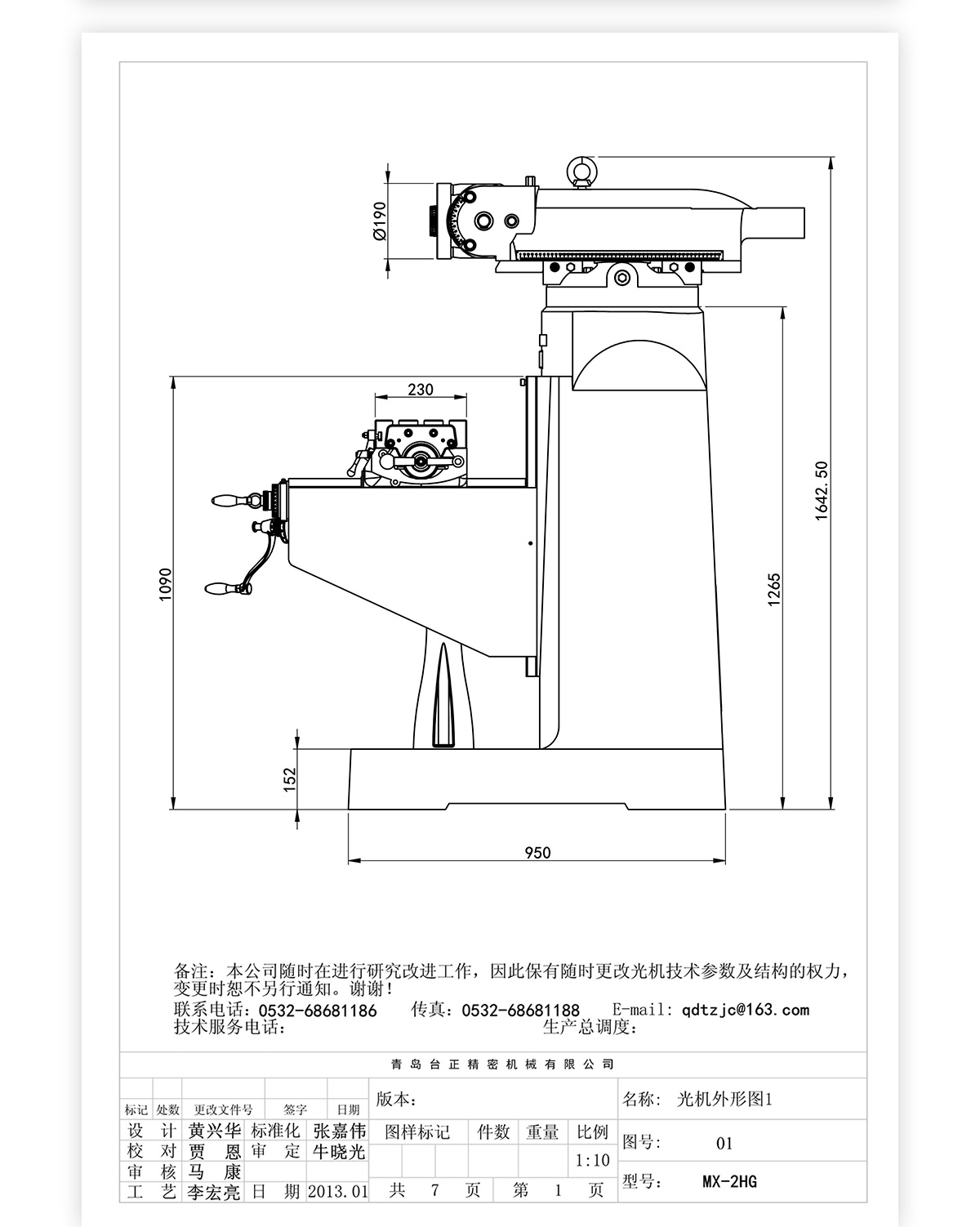

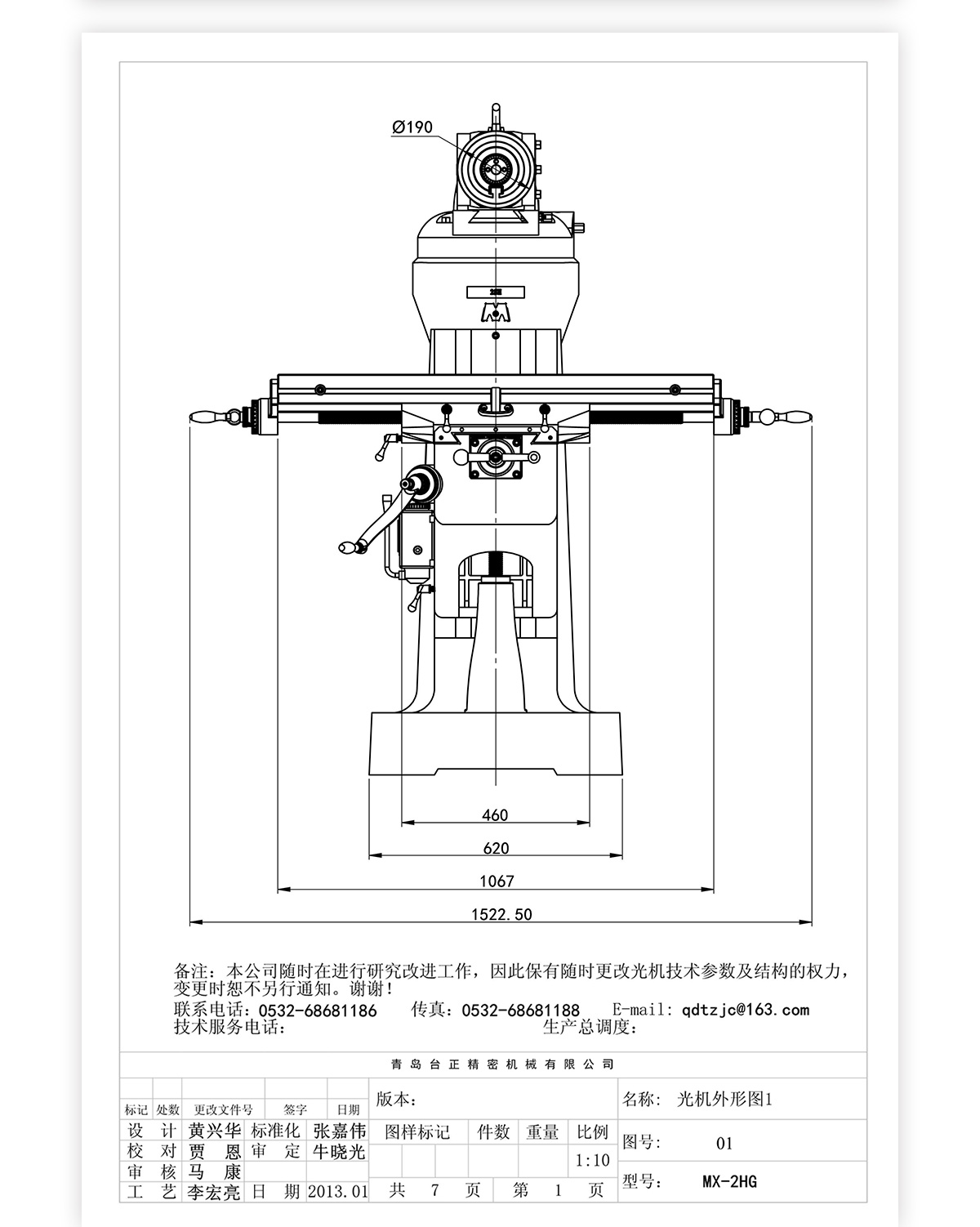

機床外形尺寸 Machine tool shape dimension | 1522/1500/1640mm | 1650/1650/1900mm |
|
重量 weight | 1000KG | 1450KG |
|
配置對比 Configuration contrast | MX-2HG | MX-4HG |
|
光柵尺 Grating ruler | X、Y二軸光柵尺（※三軸選配） | X、Y二軸光柵尺（三軸選配） |
|
工作臺縱向（左右X方向） Table longitudinal direction ( left and right X directions ) | 自動進給電子走刀器 | 自動進給電子走刀器 |
|
工作臺橫向（前后Y方向） Table transverse (front and rear Y direction) | 手動進給（※增加自動進給選配） | 手動進給（增加自動進給選配） |
|
工作臺垂向（上下Z方向） Vertical worktable (up and down Z) | 手動進給（※增加自動進給選配） | 手動進給（增加自動進給選配） |
|
夾頭組 Chuck group | R8夾頭組12件套裝 | R8夾頭組12件套裝或NT30夾頭組15件套裝 |
|
拉桿 bar | M12拉桿 | M12拉桿 |
|
導軌形式（X、Y、Z） Guide rail form | X、Y、Z燕尾軌▲▲▲ | X、Z燕尾軌，Y向矩形方軌▲■▲ |
※ 選配：為增加特殊附件，需另行計價。
